Датчик протечки и температуры ДП-2

состоит из двух электродов из нержавеющей стали, разнесенных друг от друга для уменьшения вероятности ложных срабатываний. В один из электродов встроен платиновый термопреобразователь с НСХ Pt100, Pt500 или Pt1000, подключенный по 2-х проводной схеме. Датчик позволяет контролировать не только наличие протечки электропроводящей жидкости, но и температуру, что очень важно в некоторых областях, например для контроля протечки горячей воды на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.

Схема подключения по цвету жил кабеля:

• жёлтый - термопреобразователь,
• зелёный - термопреобразователь,
• белый – электрод 1,
• коричневый – электрод 2.

Внешний вид

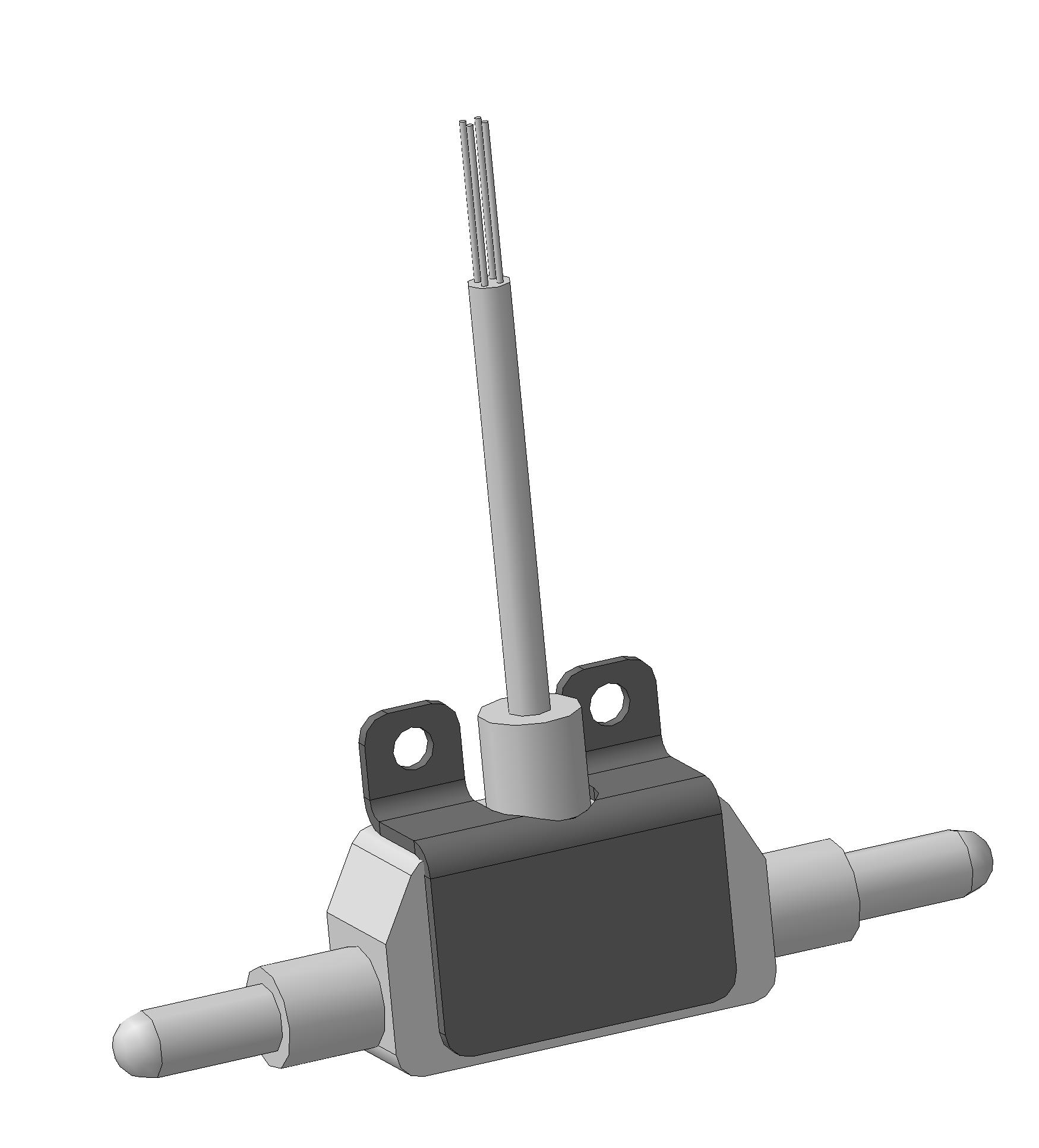

ДП-2 с кронштейном                                 ДП-2чертеж

Применение:

Контроль протечки горячей воды кондуктометрическим методом и по температуре на котельных и ТЭЦ, в колодцах системы теплоснабжения и т.д.
